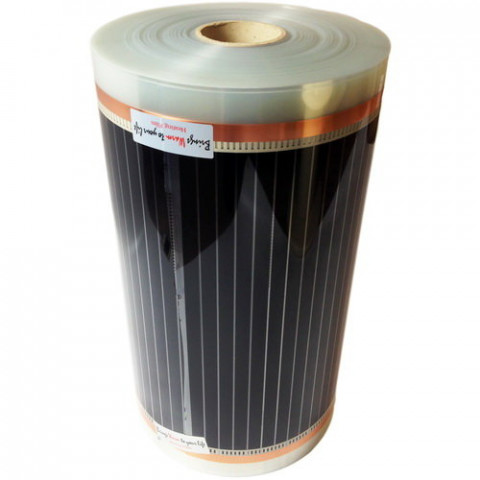

Инфракрасный теплый пол Q-term 100 см 220 Вт/м²
Инфракрасный теплый пол Q-term шириной 100 см — классическая нагревательная термопленка для устройства электрического теплого пола сухим способом. Удельная мощность составляет 220 Вт/м². Пленка подходит для монтажа под совместимые напольные покрытия без устройства традиционной цементно-песчаной стяжки.

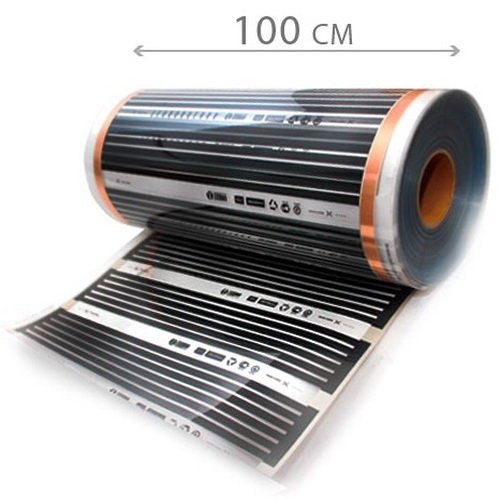

При ширине пленки 100 см один погонный метр занимает ровно 1 м². Поэтому расчет особенно простой: 1 пог. м Q-term = 1 м² теплого пола = 220 Вт установленной мощности.
1 пог. м = 1 м² = 220 Вт. Например, 5 погонных метров пленки занимают 5 м² и имеют суммарную установленную мощность 1100 Вт.
Как работает инфракрасная пленка Q-term

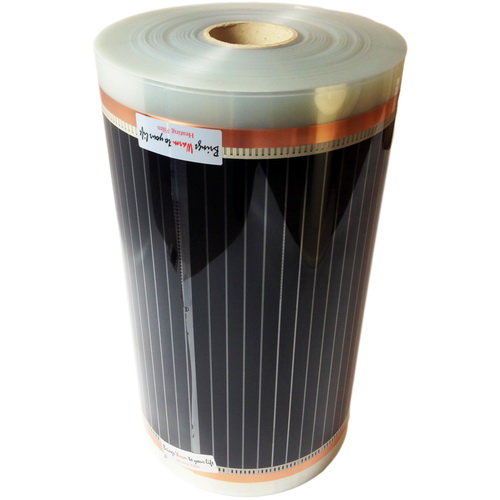

Нагревательным элементом термопленки служат карбоновые нагревательные полосы. Электрическое питание к ним подводится через токопроводящие шины, расположенные по краям пленки. При прохождении электрического тока карбоновый нагревательный слой выделяет тепло, которое передается конструкции пола и напольному покрытию.
Нагревательные элементы заключены между слоями полимерной пленки, формируя тонкий плоский нагреватель. Такая конструкция позволяет распределить нагрев по большой площади и практически не увеличивать высоту конструкции пола.
Q-term 100 см 220 Вт — классическая термопленка. Она не относится к PTC-пленкам с эффектом саморегуляции. Температуру пола необходимо контролировать с помощью подходящего терморегулятора и датчика температуры.
Основные характеристики Q-term 100 см
Сколько пленки Q-term нужно для теплого пола
При ширине 100 см расчет количества пленки практически совпадает с расчетом площади. Например, если необходимо закрыть нагревательной пленкой 6 м² свободной площади, потребуется суммарно около 6 погонных метров пленки шириной 1 м.
6 м² × 220 Вт/м² = 1320 Вт. Это установленная мощность 6 м² термопленки, а не постоянное круглосуточное потребление электроэнергии.
Фактическое время работы системы зависит от установленной температуры, теплопотерь помещения, теплоизоляции, напольного покрытия и алгоритма работы терморегулятора.

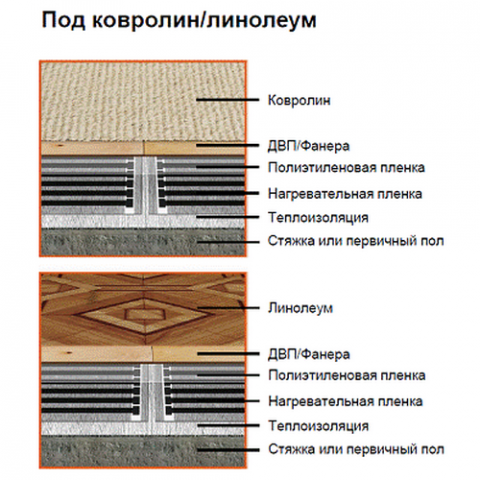

Куда можно укладывать инфракрасный теплый пол Q-term

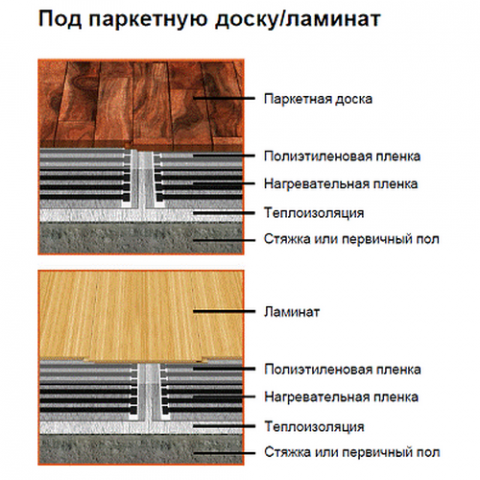

Термопленку применяют прежде всего там, где требуется тонкая система электрического подогрева пола с сухим монтажом. Один из распространенных вариантов — устройство теплого пола под совместимый ламинат.
- под совместимый ламинат;
- под паркетную доску, если такой способ обогрева разрешен производителем покрытия;
- в жилых комнатах;
- в спальнях и гостиных;
- на утепленных лоджиях и в других помещениях при правильно рассчитанной конструкции пола.
При выборе напольного покрытия необходимо проверить, допускает ли его производитель эксплуатацию с электрическим теплым полом и какую максимальную температуру поверхности разрешает.
Преимущества термопленки Q-term
- минимальное увеличение высоты пола — система имеет небольшую толщину;
- сухой монтаж — для типовой укладки под ламинат не требуется традиционная цементно-песчаная стяжка;
- распределенный нагрев — нагревательные элементы расположены по площади пленки;
- удобный расчет — у версии шириной 100 см один погонный метр соответствует 1 м²;
- 220 Вт/м² — установленная удельная мощность данной модели;
- возможность собрать систему необходимой площади из нескольких полос пленки.
Как укладывается инфракрасная пленка Q-term
Перед монтажом необходимо подготовить ровное и чистое основание и заранее составить схему размещения полос. Пленку располагают только на предусмотренной площади обогрева с соблюдением требований инструкции по монтажу.
- Определить свободную площадь и составить схему теплого пола.
- Подготовить ровное и чистое основание.
- Уложить предусмотренный конструкцией теплоотражающий или подстилающий материал.
- Разложить полосы термопленки согласно подготовленной схеме.
- Выполнить электрические соединения предусмотренным способом.
- Тщательно заизолировать контактные соединения и свободные участки токопроводящих шин.
- Установить датчик температуры пола и подключить систему к терморегулятору.
- Проверить электрические соединения и работоспособность системы до укладки финишного покрытия.
- Уложить совместимое напольное покрытие с соблюдением требований его производителя.
Полосы нагревательной пленки не должны накладываться друг на друга. Необходимо соблюдать разрешенные линии реза, надежно изолировать электрические соединения и использовать датчик температуры пола. Размещение пленки под стационарными предметами, препятствующими нормальному отводу тепла, следует исключать в соответствии с требованиями монтажа.

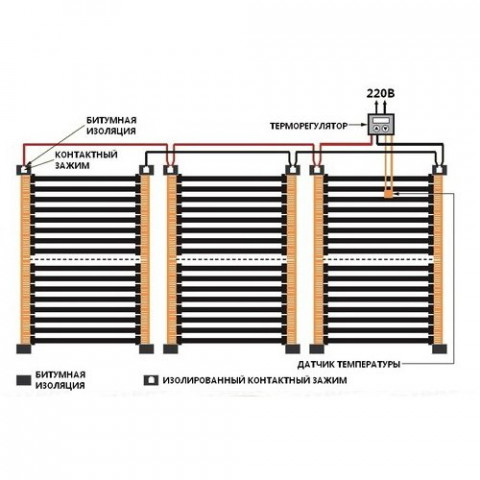

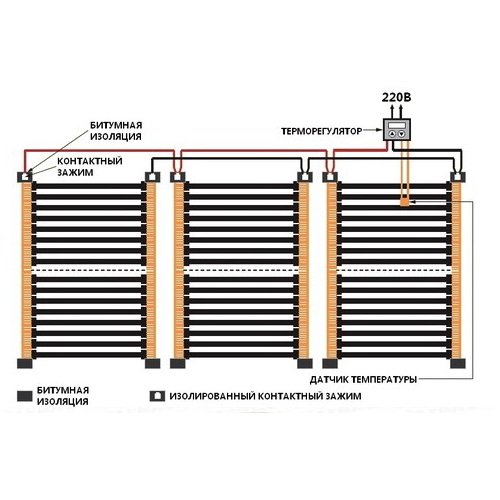

Подключение пленочного теплого пола
Отдельные полосы термопленки подключаются к системе электропитания и управляются терморегулятором с датчиком температуры пола. Такое управление позволяет поддерживать заданную температуру и отключать нагрев после ее достижения.
При подборе терморегулятора необходимо учитывать суммарную мощность всей подключаемой пленки. Например, 10 м² Q-term 220 Вт/м² имеют установленную мощность 2200 Вт.
Терморегулятор для Q-term 220 Вт/м²
Классическая термопленка Q-term не является саморегулирующейся, поэтому управление температурой — важная часть системы. Для теплого пола используется терморегулятор для теплого пола с датчиком температуры.
При расчете электрической нагрузки учитывается вся площадь установленной пленки. Если суммарная мощность превышает допустимую нагрузку выбранного терморегулятора, схема подключения должна предусматривать соответствующее коммутационное оборудование.
Что важно знать перед покупкой
Q-term 100 см 220 Вт/м² удобна для помещений, где ширина один метр позволяет рационально закрыть свободную площадь пола. Перед покупкой рекомендуется нарисовать схему помещения, исключить зоны без укладки и определить необходимую длину отдельных полос.
Для правильной работы системы необходимо соблюдать правила раскроя и подключения термопленки, использовать терморегулятор с датчиком температуры и учитывать требования производителя выбранного напольного покрытия.
