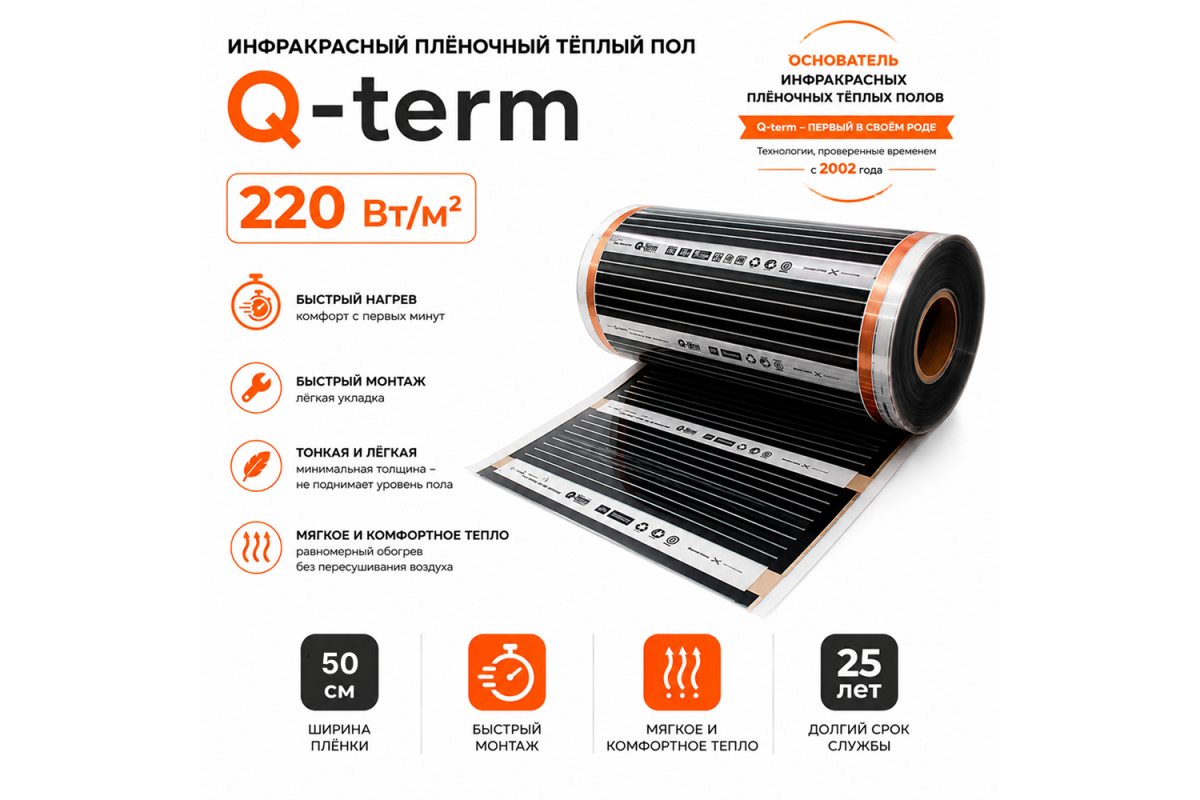

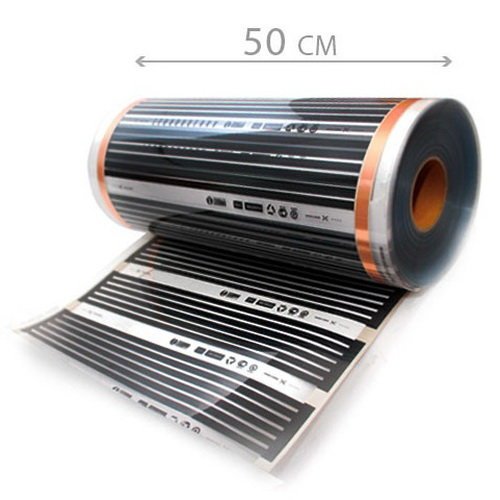

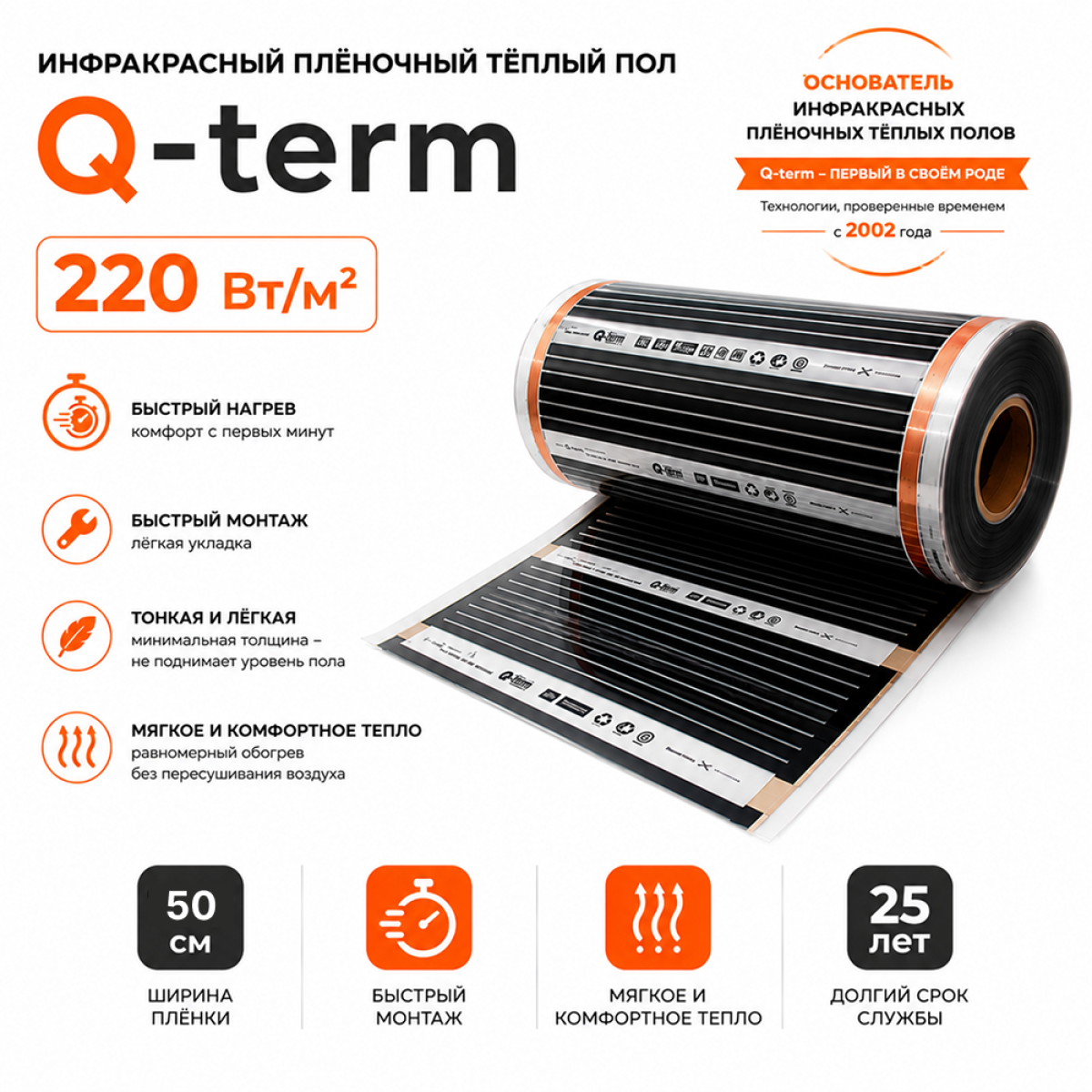

Инфракрасный теплый пол Q-term 50 см 110 Вт/пог. м
Инфракрасный теплый пол Q-term шириной 50 см — классическая нагревательная термопленка для устройства электрического теплого пола сухим способом. Удельная мощность пленки составляет 220 Вт/м², а благодаря ширине 50 см мощность одного погонного метра составляет 110 Вт.
Узкая полоса шириной 50 см удобна для помещений, где необходимо разместить теплый пол на отдельных участках свободной площади. Пленку можно раскладывать несколькими полосами, формируя необходимую зону обогрева с учетом конфигурации помещения.
1 пог. м = 0,5 м² = 110 Вт. Например, 10 погонных метров пленки занимают 5 м² и имеют суммарную установленную мощность 1100 Вт.
Как работает инфракрасная пленка Q-term
Нагревательным элементом термопленки служат карбоновые нагревательные полосы. Электрическое питание к ним подводится через токопроводящие шины, расположенные вдоль пленки. При прохождении электрического тока карбоновый нагревательный слой выделяет тепло, которое передается конструкции пола и напольному покрытию.
Нагревательные элементы заключены между слоями полимерной пленки. Благодаря небольшой толщине такая система практически не увеличивает высоту конструкции пола и хорошо подходит для сухого способа монтажа.
Q-term 50 см 110 Вт — классическая термопленка. Она не является PTC-пленкой и не обладает функцией саморегуляции. Для контроля температуры теплого пола необходимо использовать подходящий терморегулятор с датчиком температуры пола.
Основные характеристики Q-term 50 см
Сколько пленки Q-term 50 см нужно для теплого пола
Поскольку ширина пленки составляет 0,5 м, каждый погонный метр закрывает 0,5 м² пола. Для определения ориентировочной длины площадь укладки можно разделить на 0,5.
5 м² ÷ 0,5 м = 10 пог. м пленки.
10 пог. м × 110 Вт = 1100 Вт установленной мощности.
При расчете нужно ориентироваться не на общую площадь комнаты, а на фактическую площадь укладки термопленки. Схему расположения полос рекомендуется подготовить заранее.
Для чего удобна пленка шириной 50 см
Главное отличие этой модели от Q-term шириной 100 см — более узкая полоса. Это позволяет удобнее компоновать теплый пол в помещениях сложной формы и на участках, где метровая пленка оказывается слишком широкой.
- для узких участков пола;
- для помещений со сложной конфигурацией свободной площади;
- для размещения нескольких параллельных полос;
- для локальных зон комфортного подогрева;
- для сухого монтажа под совместимые напольные покрытия.
Под какие покрытия устанавливают Q-term
Один из наиболее распространенных вариантов применения инфракрасной термопленки — сухой монтаж под совместимый ламинат. Возможность использования с конкретным финишным покрытием необходимо проверять по требованиям его производителя.
Особенно важно учитывать допустимую температуру эксплуатации покрытия. Для ламината, паркетной доски и других материалов требования могут различаться.
Преимущества Q-term 50 см
- ширина 50 см — удобно размещать на узких и сложных участках;
- 220 Вт/м² удельной установленной мощности;
- 110 Вт на погонный метр — простой расчет нагрузки;
- небольшая толщина нагревательной системы;
- возможность сухого монтажа под совместимые покрытия;
- можно комбинировать несколько полос для заполнения требуемой площади;
- распределенный нагрев по площади термопленки.
Основные этапы монтажа
- Определить фактическую площадь обогрева и подготовить схему расположения полос.
- Подготовить чистое и ровное основание пола.
- Уложить предусмотренный конструкцией теплоотражающий или подстилающий материал.
- Разместить полосы Q-term на запланированных участках.
- Выполнить электрические соединения предусмотренным способом.
- Надежно изолировать места подключения и свободные участки токопроводящих шин.
- Установить датчик температуры пола.
- Подключить терморегулятор и проверить систему до укладки напольного покрытия.
- Уложить совместимое финишное покрытие.
Полосы термопленки нельзя укладывать с нахлестом друг на друга. Раскрой выполняется только в предусмотренных для этого местах. Электрические контакты и свободные концы токопроводящих шин необходимо тщательно изолировать.
Можно ли укладывать пленку под мебель
При составлении схемы теплого пола необходимо учитывать размещение стационарной мебели и других предметов, которые могут препятствовать нормальному отводу тепла от поверхности пола. Классическая пленка Q-term не регулирует свою мощность самостоятельно при локальном повышении температуры, поэтому правильная схема укладки и контроль температуры особенно важны.
Именно поэтому не следует рассматривать эту модель как PTC-пленку: Q-term 50 см 110 Вт — классическая нагревательная термопленка без функции саморегуляции.
Схема подключения Q-term
Отдельные полосы термопленки подключаются к системе управления теплым полом. Температуру контролирует терморегулятор с датчиком температуры пола.
При выборе терморегулятора необходимо учитывать суммарную установленную мощность всей подключенной пленки. Например, 20 погонных метров Q-term 50 см = 10 м² = 2200 Вт.
Терморегулятор для пленочного теплого пола
Для управления системой рекомендуется использовать терморегулятор для теплого пола с датчиком температуры. Он контролирует температуру пола и включает или отключает нагрев в соответствии с заданными настройками.
Мощность 110 Вт/пог. м — это установленная электрическая мощность пленки, а не ее постоянное круглосуточное потребление. Фактическое время работы зависит от настроек терморегулятора, температуры помещения, теплоизоляции и теплопотерь.
Что учесть перед покупкой Q-term 50 см
Сначала определите свободную площадь пола и нарисуйте схему расположения полос. Для этой модели расчет особенно простой: каждые 2 погонных метра пленки соответствуют 1 м² площади и 220 Вт установленной мощности.
Ширина 50 см особенно удобна, когда необходимо точнее распределить нагревательные полосы по помещению и использовать участки, для которых метровая термопленка слишком широка.
