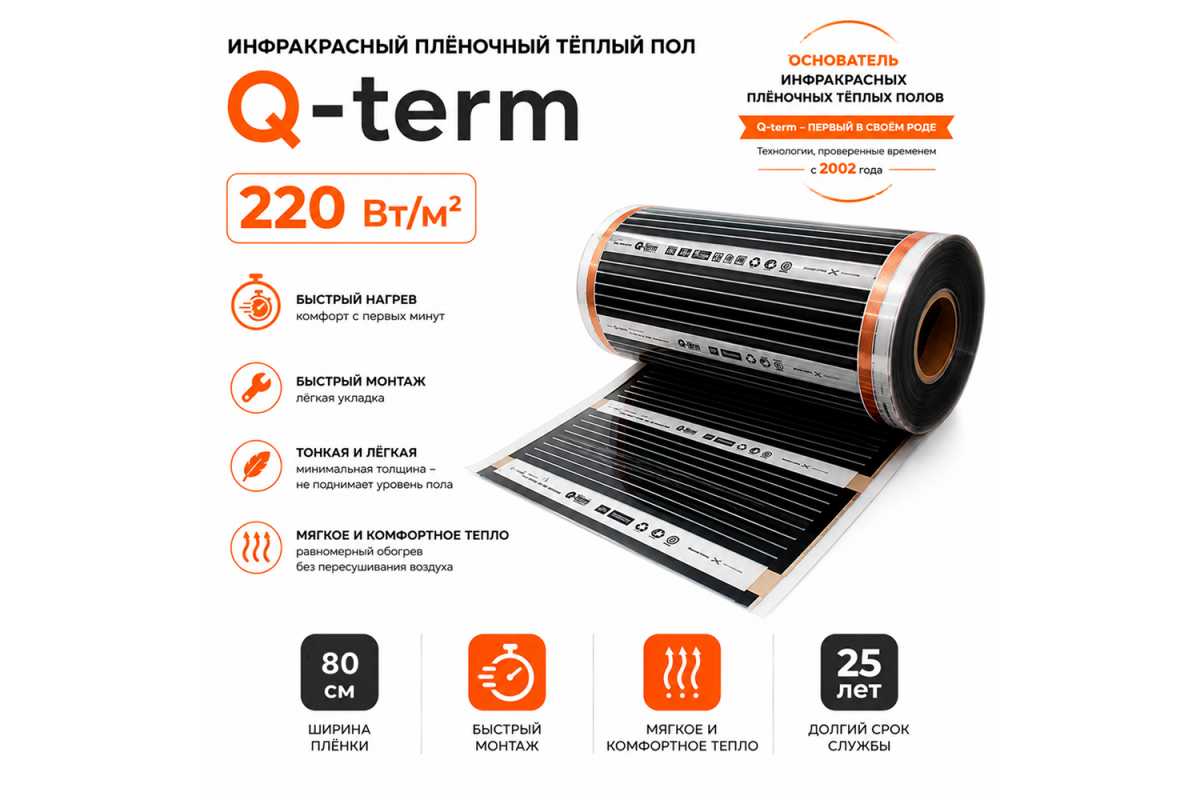

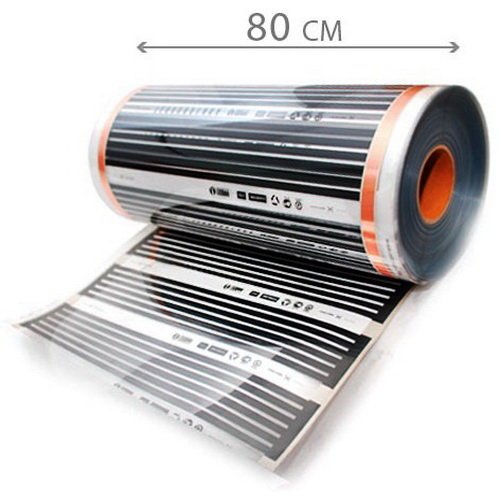

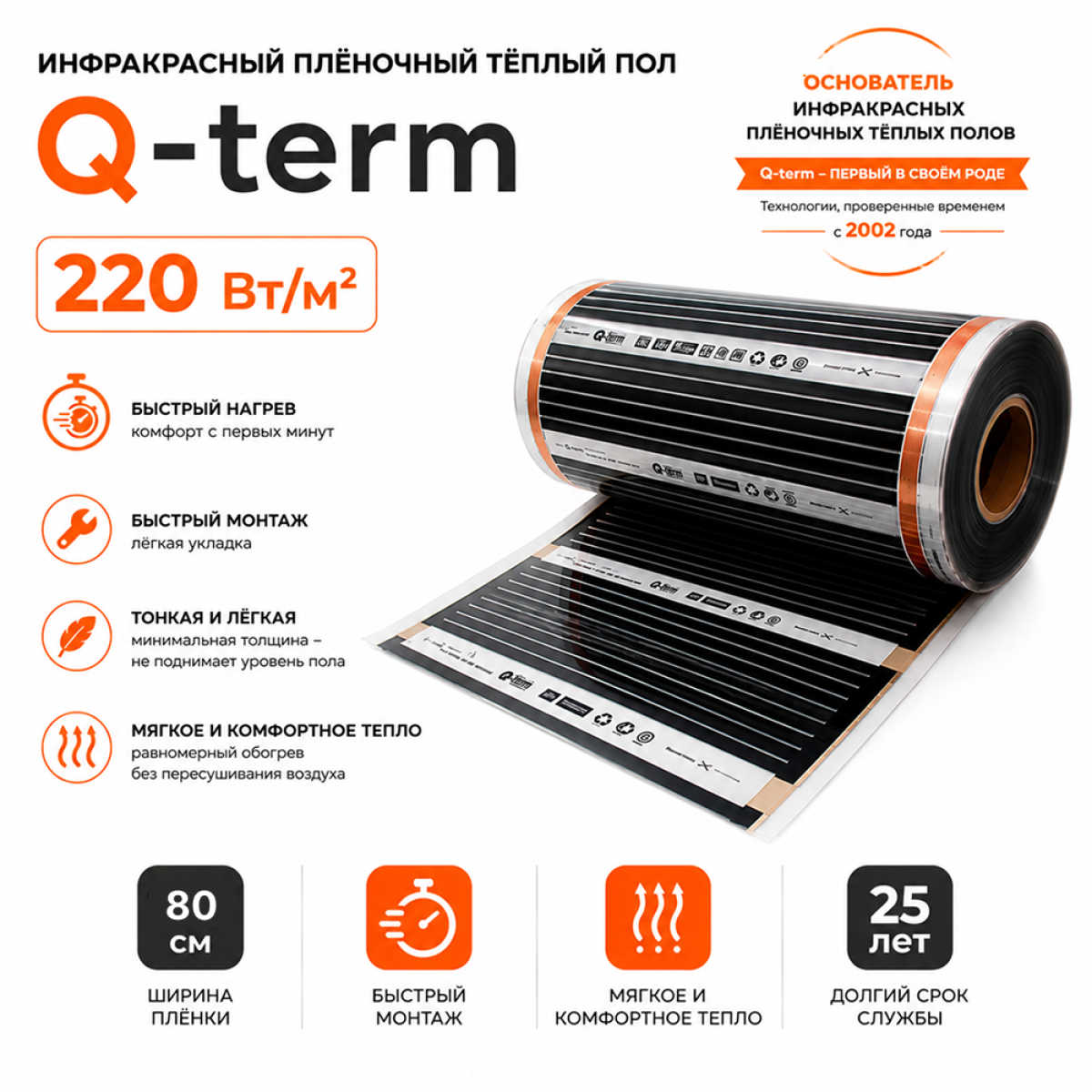

Инфракрасный теплый пол Q-term 80 см 176 Вт/пог. м
Инфракрасный теплый пол Q-term шириной 80 см — классическая нагревательная термопленка для устройства электрического теплого пола сухим способом. Удельная мощность составляет 220 Вт/м², а один погонный метр пленки шириной 80 см имеет площадь 0,8 м² и установленную мощность 176 Вт.
Ширина 80 см — промежуточный вариант между пленкой Q-term 50 и 100 см. Она позволяет рациональнее заполнить свободную площадь помещения, когда метровая полоса слишком широка, а использование большого количества полос по 50 см усложняет раскладку.
1 пог. м = 0,8 м² = 176 Вт. Например, 5 погонных метров пленки занимают 4 м² и имеют суммарную установленную мощность 880 Вт.
Как работает инфракрасная пленка Q-term
Нагревательным элементом термопленки служат карбоновые нагревательные полосы. Электрическое питание к ним подводится через токопроводящие шины, расположенные вдоль пленки. При прохождении электрического тока нагревательный слой выделяет тепло, которое передается конструкции пола и финишному напольному покрытию.
Нагревательные элементы заключены между слоями полимерной пленки. Небольшая толщина позволяет устраивать электрический теплый пол без традиционной цементно-песчаной стяжки при использовании совместимой конструкции пола и напольного покрытия.
Q-term 80 см 176 Вт — классическая термопленка. Она не является PTC-пленкой и не обладает функцией саморегуляции. Температуру пола необходимо контролировать при помощи подходящего терморегулятора и датчика температуры пола.
Основные характеристики Q-term 80 см
Сколько пленки Q-term 80 см нужно для теплого пола
Каждый погонный метр пленки шириной 80 см закрывает 0,8 м² пола. Поэтому необходимую длину можно рассчитать по фактической площади укладки.
Для 4 м² площади укладки: 4 ÷ 0,8 = 5 пог. м пленки.
5 пог. м × 176 Вт = 880 Вт установленной мощности.
Для расчета следует использовать не общую площадь комнаты, а именно площадь, на которой фактически будет размещена термопленка. Окончательная длина зависит от схемы раскладки и допустимого раскроя пленки.
Для чего удобна пленка шириной 80 см
Ширина полосы влияет прежде всего на удобство раскладки. В некоторых помещениях метровая пленка не помещается в свободную зону, а полоса шириной 50 см оставляет значительную неохваченную часть пола. В таких случаях Q-term шириной 80 см позволяет рациональнее использовать доступную площадь.
- для комнат со свободными зонами средней ширины;
- для помещений со сложной конфигурацией;
- для комбинации с полосами другой ширины при проектировании системы;
- для локального комфортного подогрева пола;
- для сухого монтажа под совместимые напольные покрытия.
Под какие покрытия устанавливают Q-term
Распространенный вариант применения инфракрасной термопленки — сухой монтаж под совместимый ламинат. При выборе покрытия необходимо проверить, разрешает ли его производитель использование с электрическим теплым полом и какую максимальную температуру поверхности допускает.
Возможность применения с паркетной доской и другими покрытиями также определяется требованиями производителя конкретного напольного материала и конструкцией пола.
Преимущества Q-term 80 см
- ширина 80 см — удобна для заполнения свободной площади помещения;
- 220 Вт/м² удельной установленной мощности;
- 176 Вт на погонный метр — удобно рассчитывать электрическую нагрузку;
- небольшая толщина нагревательной системы;
- возможность сухого монтажа под совместимые покрытия;
- распределенный нагрев по площади термопленки;
- возможность подобрать раскладку из нескольких полос.
Основные этапы монтажа
- Определить фактическую площадь обогрева и подготовить схему расположения пленки.
- Подготовить чистое и ровное основание пола.
- Уложить предусмотренный конструкцией теплоотражающий или подстилающий материал.
- Разместить полосы термопленки согласно подготовленной схеме.
- Выполнить электрические соединения предусмотренным способом.
- Надежно изолировать места подключения и свободные участки токопроводящих шин.
- Установить датчик температуры пола.
- Подключить систему к терморегулятору.
- Проверить электрические соединения и работу системы до укладки финишного покрытия.
- Уложить совместимое напольное покрытие.
Термопленку нельзя укладывать полосами друг на друга. Раскрой выполняется только в предусмотренных для этого местах. Контактные соединения и свободные участки токопроводящих шин необходимо тщательно изолировать.
Можно ли укладывать Q-term под мебель
При проектировании теплого пола необходимо учитывать расположение стационарной мебели и других предметов, которые могут ограничивать отвод тепла от поверхности.
Поскольку Q-term 80 см — классическая термопленка без PTC-саморегуляции, она самостоятельно не уменьшает мощность на локально перегревающемся участке. Поэтому правильная раскладка пленки и контроль температуры имеют принципиальное значение.
Схема подключения инфракрасного теплого пола
Полосы термопленки подключаются к системе управления теплым полом. Для поддержания заданной температуры используется терморегулятор с датчиком температуры пола.
При выборе терморегулятора необходимо учитывать суммарную установленную мощность всей системы. Например, 10 погонных метров Q-term 80 см = 8 м² = 1760 Вт.
Терморегулятор для Q-term 80 см
Для управления системой используется терморегулятор для теплого пола с датчиком температуры. Он контролирует температуру и включает или отключает нагрев в соответствии с заданными настройками.
176 Вт/пог. м — это установленная мощность, а не постоянное потребление электроэнергии. Реальное время работы зависит от температуры пола, настроек терморегулятора, теплоизоляции и теплопотерь помещения.
Что учесть перед покупкой
Перед покупкой рекомендуется определить свободную площадь пола и составить схему раскладки. Для Q-term шириной 80 см действует простой расчет: 1 погонный метр = 0,8 м² = 176 Вт.
Если конфигурация помещения сложная, разные ширины термопленки позволяют рациональнее распределить нагрев по свободной площади и уменьшить количество неиспользуемых участков.
