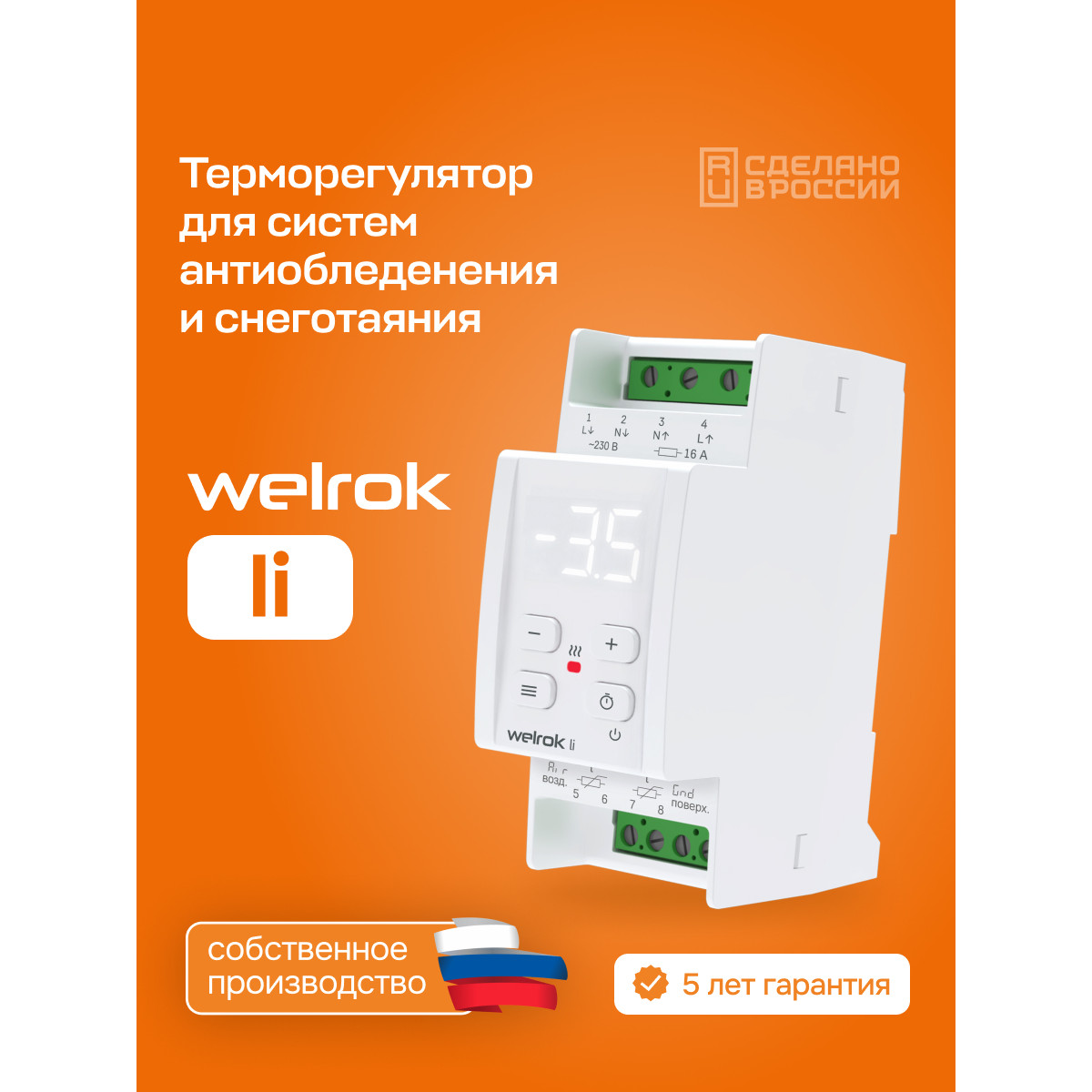

Welrok li — электронный терморегулятор для автоматического управления системами снеготаяния и электрического обогрева. Он подходит для кровли, водостоков, ступеней, крыльца, дорожек, трубопроводов и резервуаров.

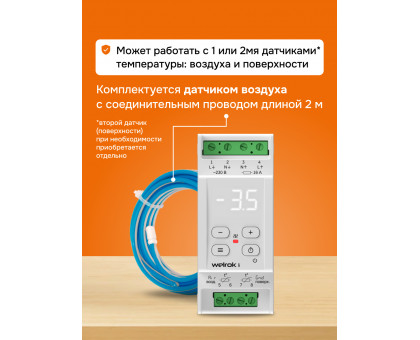

Главное отличие Welrok li — возможность работать как с одним датчиком температуры воздуха, так и одновременно с двумя датчиками: воздуха и поверхности. Благодаря этому регулятор можно настроить под простую систему антиобледенения или использовать более точный контроль температуры обогреваемой поверхности.

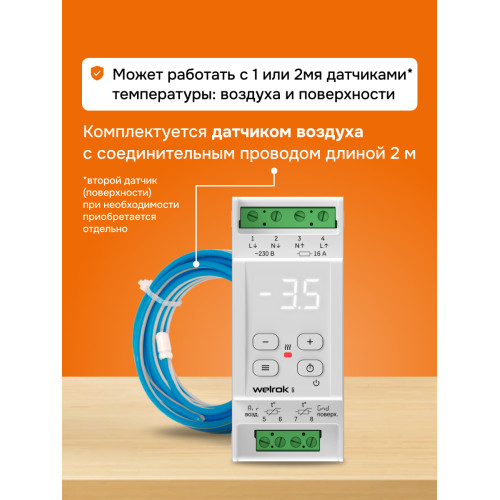

В комплекте уже есть датчик температуры воздуха NTC 10 кОм с соединительным проводом длиной 2 м. Второй датчик для контроля температуры поверхности при необходимости приобретается отдельно.

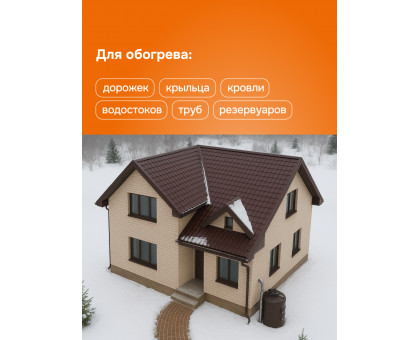

Для чего подходит Welrok li

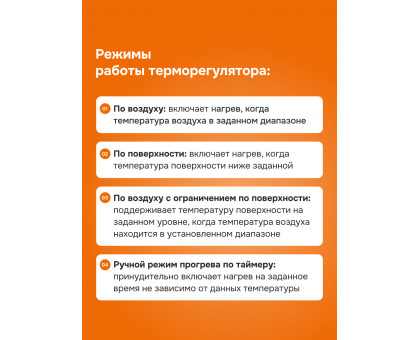

Четыре режима работы
Welrok li позволяет подобрать алгоритм управления под конкретную систему обогрева.
Управление по температуре воздуха
В основном режиме Air Welrok li измеряет температуру наружного воздуха и включает обогрев, когда она попадает в установленный пользователем диапазон.
Можно отдельно настроить:
- верхнюю границу: от 0 до +10 °C;
- нижнюю границу: от −20 до −1 °C;
- гистерезис: от 0,1 до 10 °C.
Заводская настройка диапазона составляет −15…+5 °C, что подходит как базовая отправная точка для многих систем наружного антиобледенения.
Контроль температуры поверхности
При подключении дополнительного датчика Welrok li может контролировать непосредственно температуру обогреваемой поверхности.
Температура поверхности устанавливается в диапазоне от +1 до +10 °C. Это удобно для ступеней, дорожек, пандусов и других объектов, где важно не только учитывать температуру воздуха, но и контролировать состояние самой поверхности.
Второй датчик не обязателен. Welrok li полноценно работает по датчику воздуха из комплекта. Датчик поверхности добавляется, когда требуется более точный контроль объекта.

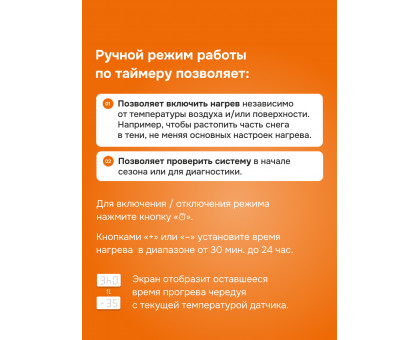

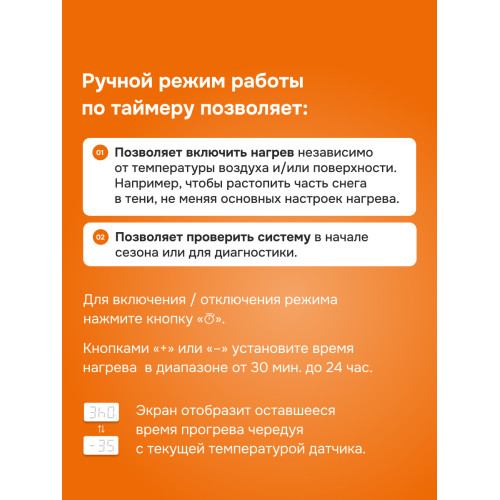

Ручной прогрев по таймеру
Для проверки, диагностики или принудительного прогрева предусмотрен отдельный ручной режим.
Нагрев можно включить на время от 30 минут до 24 часов независимо от температуры воздуха и поверхности.
На дисплее попеременно отображаются текущая температура и оставшееся время работы. После завершения таймера Welrok li автоматически возвращается к ранее выбранному режиму.
- проверка системы перед зимним сезоном;
- диагностика греющего кабеля;
- принудительное растапливание локального участка снега или льда;
- временный прогрев независимо от текущих настроек автоматики.

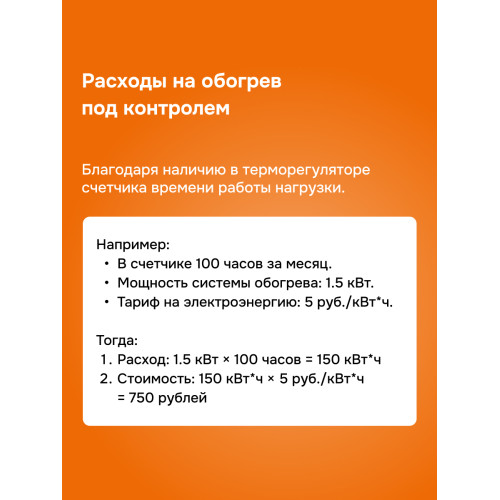

Счётчик времени работы
Welrok li ведёт счётчик времени работы нагрузки. Благодаря этому можно увидеть, сколько времени фактически работала система обогрева.
Если известны электрическая мощность греющего кабеля и тариф на электроэнергию, по времени работы можно ориентировочно рассчитать расход электроэнергии и стоимость эксплуатации системы.
Пример: если система мощностью 1,5 кВт отработала 100 часов, фактическое потребление составит примерно 150 кВт·ч. Для расчёта стоимости достаточно умножить это значение на ваш тариф.

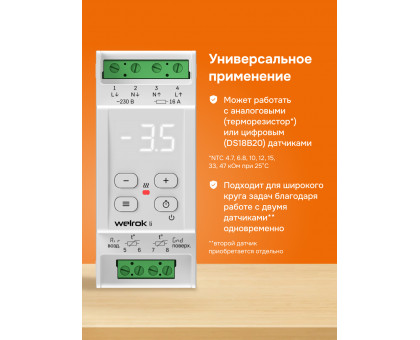

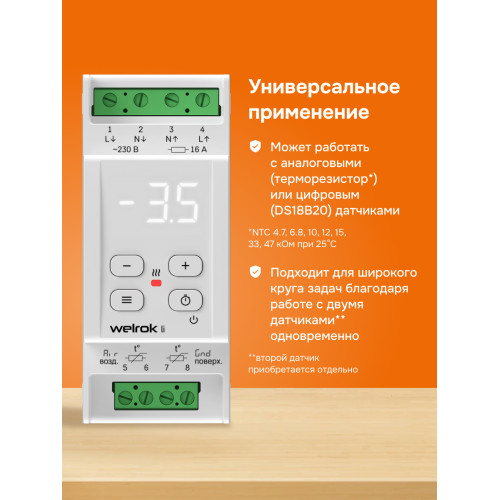

Совместимость с разными датчиками
Welrok li поддерживает как аналоговые терморезисторные датчики, так и цифровые датчики температуры.
Поддерживаются аналоговые NTC-датчики следующих номиналов и цифровой датчик DS18B20:
Благодаря этому Welrok li можно использовать не только с комплектным датчиком, но и во многих случаях при модернизации уже существующей системы электрообогрева.

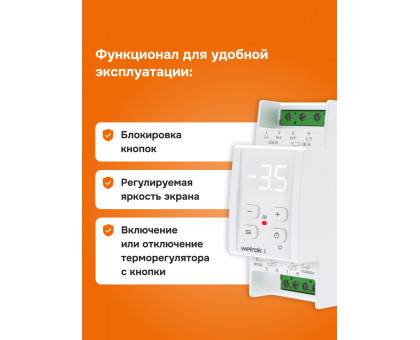

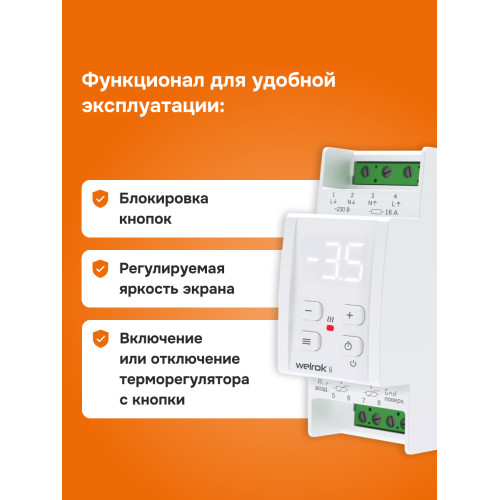

Функции для удобной эксплуатации

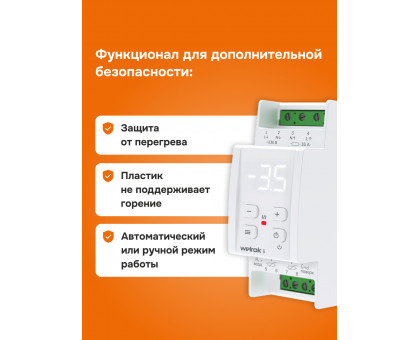

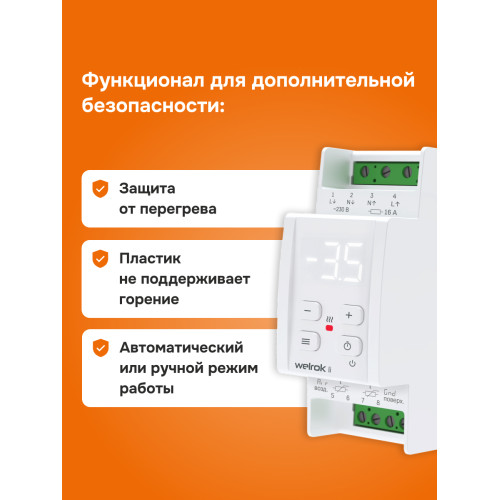

Защита от внутреннего перегрева
Welrok li контролирует температуру внутри собственного корпуса. Если она превышает допустимое значение, прибор отключает нагрузку и сообщает о перегреве.
Такая ситуация может возникнуть, например, при плохом контакте силовых проводов, недостаточном сечении проводки, высокой температуре внутри шкафа или превышении допустимой мощности нагрузки.
После снижения внутренней температуры прибор может восстановить работу в соответствии с алгоритмом защиты.

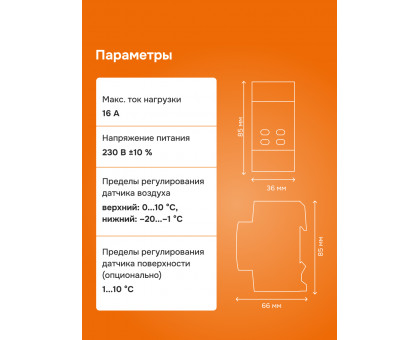

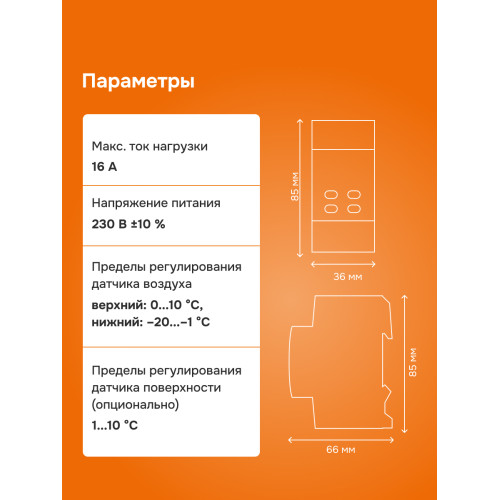

Технические характеристики Welrok li
Подключение нагрузки

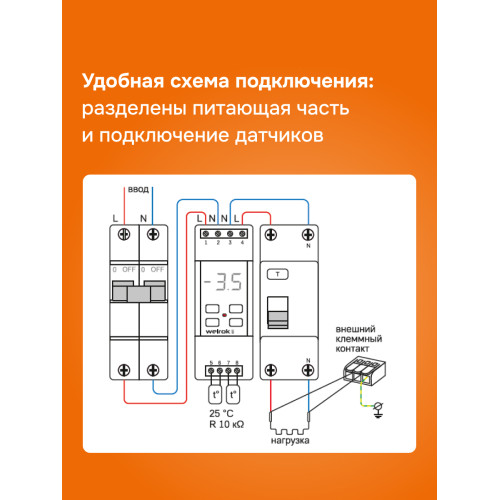

Welrok li имеет встроенное силовое реле для управления нагрузкой до 16 А / 3000 ВА.
Если ток системы обогрева превышает допустимое значение, терморегулятор используется для управления внешним контактором, а силовая нагрузка подключается уже через него.
Это особенно важно при использовании саморегулирующегося греющего кабеля, поскольку его пусковой ток в холодном состоянии может быть значительно выше рабочего.
Для мощных систем: перед прямым подключением греющего кабеля к Welrok li необходимо проверить номинальный и пусковой ток нагрузки. При необходимости используется контактор соответствующего номинала.

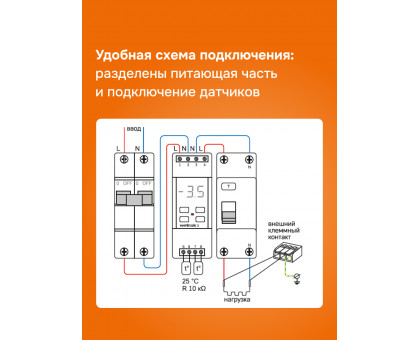

Монтаж Welrok li
Терморегулятор устанавливается в помещении внутри электротехнического шкафа на стандартную DIN-рейку 35 мм и занимает два модуля.
Комплектный датчик наружного воздуха рекомендуется размещать снаружи здания в месте, защищённом от прямых солнечных лучей, дождя и снега.
Опциональный датчик поверхности устанавливается непосредственно в обогреваемой зоне. Для системы снеготаяния рекомендуется выбирать участок, где присутствует наибольшая тень и обычно скапливается больше осадков.
Комплект поставки
- терморегулятор Welrok li — 1 шт.;
- датчик температуры воздуха с проводом 2 м — 1 шт.;
- технический паспорт и инструкция — 1 шт.;
- упаковочная коробка — 1 шт.
Welrok li для систем снеготаяния и электрообогрева
Welrok li — универсальное решение для автоматизации систем снеготаяния и электрообогрева, где требуется управление по температуре воздуха, поверхности или одновременно по двум параметрам.
При подборе оборудования необходимо учитывать мощность и пусковой ток греющего кабеля, требуемый режим работы и необходимость дополнительного датчика поверхности.
