Тёплый пол изготавливается рулонами. Рулон состоит из секций.
От рулона можно отрезать любое количество секций – 1 секцию, 2 секции, 3 секции, 4 секции, 5 секций..…10 секций и т.д.
Отрезается кратно 1 секции.
Минимальный отрез - 1 секция. Меньше одной секции отрезать нельзя!
Места отреза обозначены ножницами.
ВАЖНО! Разрезанию подлежит только сетка и токоведущие одножильные провод
а.
Греющий кабель (желтый провод) резать нельзя!
Рулоны шириной 1м – отрезаются через 0,5м (Gold mini), 0,72м (Gold), 0,85м (Medium), 1м (Light)
Рулоны шириной 70 см – отрезаются через 1м (Gold-70, Medium-70 mini, Light-70
mini), 1,13м (Medium-70), 1,3м (Light-70)

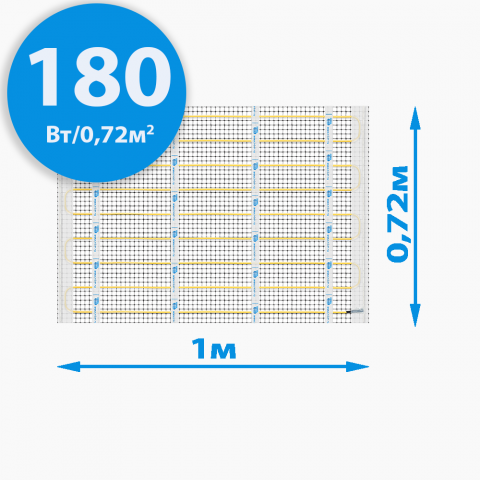

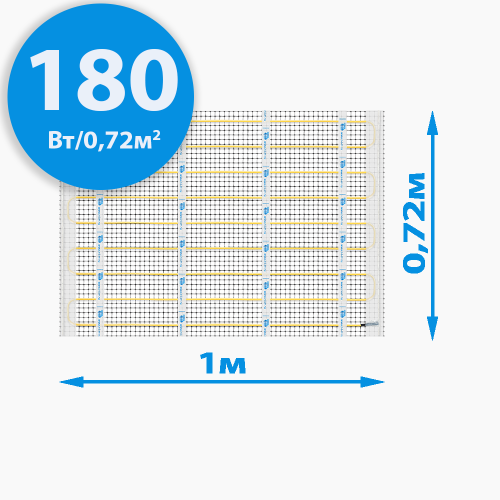

Теплый пол "RiM" Gold - ширина рулона - 1м, отрезается кратно 0,72м
Отрезая от рулона секциями, получаются полосы следующих размеров:
1 секция: 1м х 0,72м, 2 секции: 1м х 1,44м, 3 секции: 1м х 2,16м, 4 секции: 1м х 2,88м и т.д
Отступаем от соединения греющего кабеля и токоведущего одножильного провода 5-7см и отрезаем. Рекомендуемая траектория отреза показана на рисунке.
Таким образом, мы оставляем 5-7 см токоведущего одножильного провода для выполнения монтажных соединений.
КОНСТРУКЦИЯ ТЁПЛОГО ПОЛА
Вдоль сетки с каждой стороны, уложен токоведущий одножильный провод. Между токоведущими одножильными проводами, змейкой, разложен греющий кабель. Один конец греющего кабеля подключен к одному одножильному проводу, другой конец греющего кабеля подключен к другому одножильному проводу. Получается параллельное подключение секции (независимая секции). Секции изготавливаются одной цепью, но при этом каждая секция работает автономно от других секций.
Тёплый пол состоит из греющего кабеля и токоведущих одножильных проводов.
Греющий кабель (жёлтый провод) – углеродная нить в силиконовой изоляции. Углеродная нить имеет уникальные свойства, она выдерживает высокие температуры и скачки напряжения. Силиконовая изоляция используется в диапазоне температур от – 60 °C до +180 °C. Поэтому теплый пол «RiM» не боится запирания мебелью, перепадов напряжения, перегрева.
Токоведущий одножильный провод (серый провод) – многожильная луженная медь в силиконовой изоляции. Обладает хорошей токопроводимостью, удобен в монтаже, силиконовая изоляция выдерживает высокие температуры.
