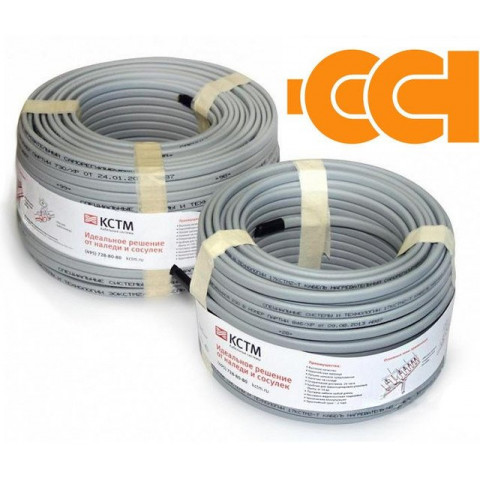

Саморегулирующийся электрический греющий кабель 30 КСТМ2-АТ (ССТ) — экранированный нагревательный кабель мощностью 30 Вт/м для защиты трубопроводов от замерзания. Применяется также в системах обогрева кровли и водостоков при соответствии мощности и схемы укладки расчёту.
Полупроводниковая матрица изменяет тепловыделение в зависимости от температуры. Исполнение АТ имеет экран из фольгированного лавсана с контактным проводником и наружную оболочку из термопластичного эластомера.
Преимущества греющего кабеля 30 КСТМ2-АТ
Где применяется 30 КСТМ2-АТ
Мощность 30 Вт/м не определяет универсальный диаметр трубы или допустимую площадь обогрева. При подборе учитывают теплоизоляцию, минимальную температуру воздуха, материал поверхности и условия теплоотдачи. Для кровли и водостоков может потребоваться другое количество ниток или более мощное исполнение.
Пример размещения кабеля на кровле и в водостоке. Схема укладки определяется расчётом.
Пример обогрева трубопровода и арматуры. Запасы кабеля на узлы предусматривают при расчёте.
Как работает саморегулирующийся кабель КСТМ
Между двумя параллельными токопроводящими жилами расположена полупроводниковая матрица. При охлаждении её сопротивление уменьшается, тепловыделение увеличивается. При прогреве сопротивление возрастает, мощность снижается.
Разные участки одной секции могут выделять разное количество тепла. Это позволяет кабелю реагировать на неодинаковую температуру вдоль трубопровода или водостока.
На исходной схеме показаны варианты экрана серии КСТМ и работа матрицы. Для 30 КСТМ2-АТ используется контактный проводник с фольгированным лавсаном.
Чем исполнение КСТМ2-АТ отличается от КСТМ2-Т
В КСТМ2-АТ экран выполнен из фольгированного лавсана с контактным проводником. В КСТМ2-Т используется экранирующая оплётка. Наружная полимерная оболочка и проводящий экран выполняют разные функции: оболочка защищает внутреннюю конструкцию, экран подключается к защитному проводнику.
При прокладке важно исключить повреждение оболочки и экрана крепежом, острыми кромками или чрезмерным изгибом. Исполнение и монтажные параметры проверяют по маркировке поставляемого кабеля.
На исходной иллюстрации показан пример 17КСТМ2-АТ. Для 30КСТМ2-АТ: 30 — мощность в нормируемых условиях; 2 — питание 220–240 В; А — контактный проводник с фольгированным лавсаном; Т — оболочка из термопластичного эластомера.
Технические характеристики 30 КСТМ2-АТ
Характеристики приведены по каталогу «Теплолюкс. Архитектурно-строительный обогрев», 2022, раздел КСТМ, страницы 10–11. Размеры и монтажные ограничения сверяют с паспортом конкретной партии. Степень защиты оболочки не отменяет требований к герметизации соединения и конца секции.
Исходная таблица серии КСТМ. Параметры выбранной модели 30 КСТМ2-АТ приведены текстом выше.
Максимальная длина секции 30 КСТМ2
Эти значения относятся к указанным условиям запуска и защите. Для более низких температур и других автоматов нужны данные изготовителя. Длина бухты или катушки не определяет допустимую длину одной электрической секции.
Таблица включает исполнения 17 и 30 Вт/м. Для 30 КСТМ используются строки 30 Вт/м и значения для выбранного автомата C10 или C16.
Расчёт мощности кабеля 30 Вт/м
Для предварительной оценки номинальной мощности секции используют формулу:
Например, для 20 метров: 20 × 30 = 600 Вт при условиях нормирования. Фактическая мощность саморегулирующегося кабеля зависит от температуры и теплоотдачи; пусковой ток учитывают отдельно.
Монтаж и подключение 30 КСТМ2-АТ
На трубопроводе кабель размещают снаружи под теплоизоляцией. На кровле и в водостоках схему укладки и крепёж выбирают под конструкцию объекта. До и после монтажа проводят предусмотренные руководством проверки.
Поставка и необходимые комплектующие
При заказе кабеля на отрез длину выбирают с учётом трассы, монтажных запасов и допустимой длины секции. Питающий провод, соединительный комплект, концевая заделка, крепёж и управление подбираются отдельно, если не входят в согласованную комплектацию.
Бухты и катушки удобны для хранения и комплектации нескольких объектов. Доступную упаковку, метраж и состав заказа уточняют перед покупкой.
Часто задаваемые вопросы о 30 КСТМ2-АТ
Подходит ли 30 КСТМ2-АТ для водопровода?
Да, для наружного обогрева трубы при соответствии мощности расчётным теплопотерям. Теплоизоляцию подбирают под условия эксплуатации.
Можно ли установить кабель в питьевую воду?
В этом описании предусмотрен наружный монтаж. Для установки внутрь питьевого водопровода необходимо отдельное подтверждение пригодности кабеля и комплектующих.
Нужен ли терморегулятор?
Для включения и отключения по условиям эксплуатации применяют подходящее управление. Матрица изменяет мощность, но не заменяет выключатель системы.
Можно ли резать кабель?
Да, в пределах допустимой длины секции. Каждый отрезок требует подключения и герметичной концевой заделки.
Какой экран у исполнения АТ?
Фольгированный лавсан с контактным проводником. Это отличается от экранирующей оплётки исполнения Т.
Какая гарантия на КСТМ?
В каталоге 2022 года указаны 5 лет с даты продажи при соблюдении требований изготовителя. Документы и условия гарантии передаются с изделием.
Специалисты ПодогревПола.РФ помогут определить длину 30 КСТМ2-АТ и подобрать комплектующие. Сообщите назначение обогрева, размеры объекта, параметры теплоизоляции и минимальную температуру включения.
