Код товара
секционный
Производители
Rim
Страна изготовления
Россия
Наличие:
Есть в наличии
575 ₽
Линейная мощность, Вт/м.п.
10
20
30
40
60
Расширенная гарантия
Консультация специалиста

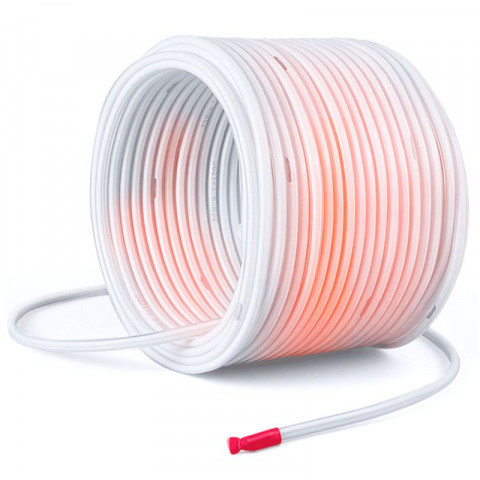

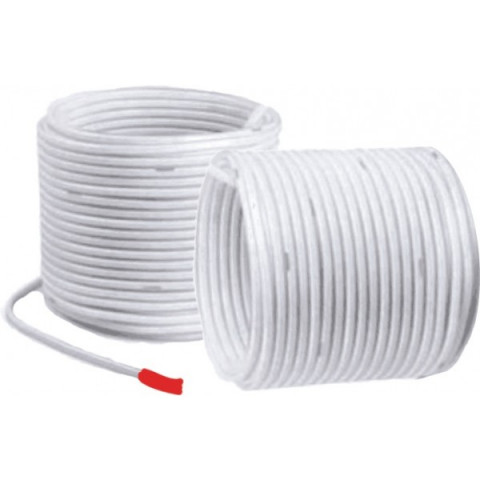

РИМ СНК-40 — неэкранированный зонально-резистивный греющий кабель постоянной мощности 40 Вт/м в термостойкой силиконовой оболочке.

Кабель применяется в системах антиобледенения кровли и водостоков, для обогрева ступеней, пандусов и открытых площадок, металлических труб и ёмкостей, бетонных конструкций, холодильного и технологического оборудования.

Зональная конструкция позволяет отрезать кабель по месту с шагом 1 метр. Максимальная длина одной подключаемой цепи СНК-40 составляет 75 метров.

Греющий кабель РИМ СНК-40 — характеристики и преимущества

40 Вт/м
Высокая постоянная линейная мощность для систем антиобледенения и технологического электрообогрева.
Шаг реза 1 метр
Кабель отрезается непосредственно на объекте по предусмотренным границам нагревательных зон.
До 75 метров
Максимальная длина одной электрической цепи для РИМ СНК-40.
−60…+200 °C
Широкий диапазон эксплуатации силиконовой оболочки.
Без повышенного пускового тока
При включении отсутствует характерный для саморегулирующегося кабеля повышенный стартовый ток.
Силиконовая оболочка
Сохраняет гибкость при низких температурах и подходит для наружного и технологического применения.
Важно: первый метр каждого отрезка не является нагревательным
Первый метр отрезанного кабеля используется как холодный монтажный вывод для подключения к электропитанию. Поэтому при подборе общего метража необходимо учитывать не только необходимую нагревательную длину, но и дополнительный первый холодный метр.

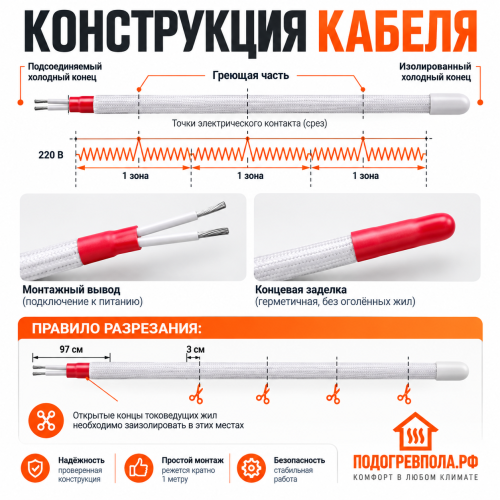

Зонально-резистивная конструкция РИМ СНК-40

РИМ СНК-40 отличается от обычного последовательного резистивного кабеля конструкцией нагревательной части. Внутри кабеля проходят токоведущие жилы, а нагревательный проводник через определённые интервалы электрически соединяется с ними.

В результате образуются отдельные нагревательные зоны, подключённые параллельно. Для СНК-40 длина одной зоны составляет 1 метр.

Постоянная мощность
Нагревательные участки имеют постоянную линейную мощность и не регулируют теплоотдачу самостоятельно.
Резка по месту
Необходимый отрезок можно сформировать непосредственно при монтаже с шагом 1 метр.
Нет высокого стартового тока
Электрическая нагрузка при включении не имеет характерного для саморегулирующегося кабеля кратковременного пускового скачка.
Резать СНК-40 в произвольном месте нельзя.
Кабель необходимо разделять только по предусмотренным конструкцией точкам между метровыми нагревательными зонами.

РИМ СНК-40 для обогрева кровли и водостоков

Одно из основных назначений РИМ СНК-40 — системы антиобледенения кровли, желобов, сливов и водостоков.

Линейная мощность 40 Вт/м позволяет использовать кабель на участках, где требуется интенсивный наружный обогрев и предотвращение образования ледяных пробок.

Водосточные желоба
Водосточные трубы
Кровля
Сливы и водоотводы
40 Вт/м — мощность одного нагревательного метра.
Количество ниток кабеля в желобе или на кровле, общая длина и установленная мощность системы должны рассчитываться по конструкции объекта и климатическим условиям.

Обогрев ступеней, пандусов и открытых площадок

РИМ СНК-40 применяется для систем снеготаяния на ступенях, лестницах, пандусах, проходах и открытых площадках.

При таком монтаже кабель укладывается в конструкцию поверхности с рассчитанным шагом. Необходимая мощность на квадратный метр определяется климатическими условиями, толщиной конструкции и требуемым режимом снеготаяния.

Пример расчёта:

если системе требуется мощность 320 Вт/м², а кабель имеет линейную мощность 40 Вт/м:

320 Вт/м² ÷ 40 Вт/м = 8 м кабеля на 1 м²

Расчётный шаг укладки: 100 см ÷ 8 = 12,5 см.

Это пример математического расчёта. Фактическая установленная мощность и шаг укладки определяются проектом системы антиобледенения.

РИМ СНК-40 для обогрева бетонных конструкций

В актуальном каталоге производителя обогрев бетона указан среди областей применения кабеля РИМ мощностью 40 Вт/м.

Кабель может использоваться в составе систем электрического прогрева и поддержания температуры бетонных конструкций при условии предварительного расчёта мощности и соблюдения требований конкретной технологии.

Монтаж в бетон требует отдельного расчёта.
Необходимо определить требуемую установленную мощность, шаг укладки, схему подключения, максимальную температуру кабеля и параметры автоматики до начала работ.

Обогрев холодильного и технологического оборудования

Производитель также указывает СНК-40 для применения в холодильной промышленности.

Кабель может использоваться для локального электрического обогрева элементов оборудования, металлических конструкций и других объектов, где требуется постоянная линейная мощность.

В каждом случае необходимо учитывать допустимую температуру оборудования, условия теплоотвода и режим работы нагревательной системы.

РИМ СНК-40 для обогрева металлических труб и ёмкостей

Кабель мощностью 40 Вт/м может использоваться для электрического обогрева металлических трубопроводов, ёмкостей и технологических конструкций, если такая мощность соответствует теплотехническому расчёту объекта.

40 Вт/м — достаточно высокая линейная мощность.
Для труб малого диаметра или материалов с ограниченной допустимой температурой СНК-40 нельзя выбирать только по принципу «чем мощнее, тем лучше». Необходимо рассчитать теплопотери и допустимую температуру поверхности.

Как рассчитать мощность отрезка РИМ СНК-40

Каждый активный нагревательный метр СНК-40 имеет номинальную линейную мощность 40 Вт/м.

Расчёт мощности нагревательной части выполняется по формуле:

Мощность = активная нагревательная длина × 40 Вт/м

Например, 25 активных нагревательных метров:

25 м × 40 Вт/м = 1000 Вт

При заказе общего метража необходимо учитывать первый холодный метр. Например, чтобы получить 25 нагревательных метров, потребуется отрезок общей длиной 26 метров.

Терморегулятор и управление РИМ СНК-40

СНК-40 является резистивным кабелем постоянной мощности. Он не уменьшает теплоотдачу автоматически при повышении температуры окружающей среды.

В руководстве производителя указана необходимость подключения терморегулятора.
Автоматика должна подбираться в зависимости от назначения системы и контролируемого параметра.

Для обогрева труб и оборудования может применяться температурный контроллер с датчиком температуры объекта. Для систем антиобледенения кровли и открытых площадок целесообразно использовать специализированную автоматику, рассчитанную на соответствующую задачу.

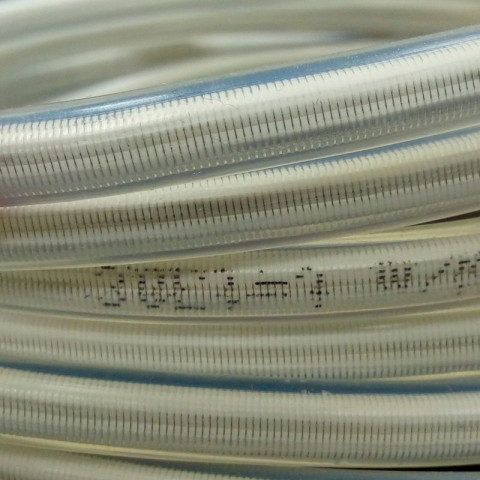

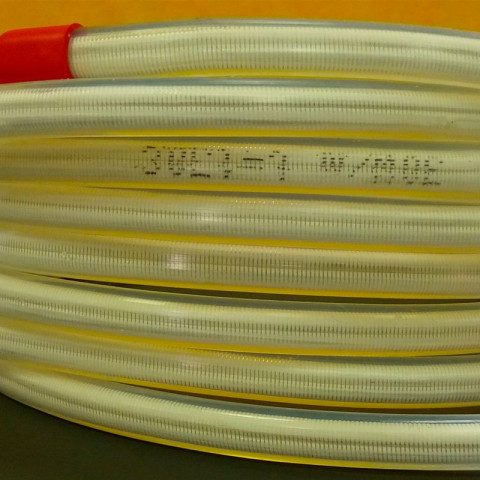

Термостойкая силиконовая оболочка РИМ СНК-40

Кабель выполнен в оболочке из кремнийорганической силиконовой резины. Производитель указывает диапазон температуры эксплуатации от −60 до +200 °C.

Силикон сохраняет гибкость при отрицательных температурах, что особенно важно при монтаже наружных систем в холодное время года.

В актуальном каталоге производителя для стандартного СНК-40 указан размер кабеля около 5 × 8 мм.

Температура нагрева РИМ СНК-40

Для СНК-40 производитель стабильно указывает температуру кабеля на открытом воздухе около 95 °C.

около 95 °C
температура кабеля на открытом воздухе
Требует уточнения
температура в теплоизоляции без охлаждения
В документации РИМ есть расхождение по температуре в теплоизоляции.
В актуальном интернет-каталоге для СНК-40 указано значение до 250 °C, тогда как в одном из опубликованных руководств производителя указано 135 °C.

Для проектирования следует использовать значение из паспорта конкретной поставляемой партии кабеля.

Технические характеристики РИМ СНК-40

Основные параметры кабеля
Модель
РИМ СНК-40
Тип кабеля
зонально-резистивный
Исполнение
неэкранированное
Линейная мощность
40 Вт/м
Напряжение питания
220–230 В, 50 Гц
Тип мощности
постоянная
Нагревательный проводник
резистивный нагревательный проводник
Материал оболочки
кремнийорганическая силиконовая резина
Длина нагревательной зоны
1 м
Минимальный отрезок
2 м
Первый метр отрезка
холодный монтажный вывод
Максимальная длина цепи
75 м
Размер кабеля
около 5 × 8 мм
Температура эксплуатации
−60…+200 °C
Температура на открытом воздухе
около 95 °C
Температура в теплоизоляции без охлаждения
уточняется по паспорту поставляемой партии
Минимальный радиус однократного изгиба
5 мм
Повышенный пусковой ток
отсутствует
Терморегулятор
необходим согласно руководству производителя

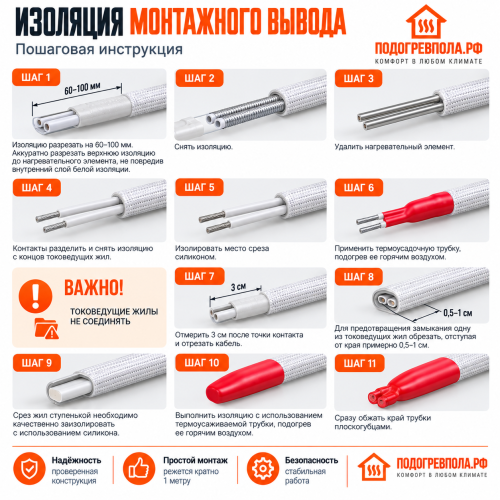

Монтаж греющего кабеля РИМ СНК-40

До начала монтажа необходимо определить назначение системы, необходимую тепловую мощность, активную нагревательную длину, общую длину отрезка с учётом холодного метра, способ крепления и тип автоматики.

  • учитывайте первый холодный метр каждого отрезка;
  • отрезайте кабель только по границам метровых зон;
  • минимальная общая длина отрезка составляет 2 м;
  • не превышайте максимальную длину одной цепи 75 м;
  • не допускайте самопересечения нагревательного кабеля;
  • учитывайте температуру обогреваемой поверхности и материалов;
  • обеспечивайте необходимый теплоотвод;
  • используйте терморегулятор или специализированную автоматику;
  • электрическую защиту рассчитывайте по мощности конкретной цепи.

Чем РИМ СНК-40 отличается от саморегулирующегося кабеля

РИМ СНК-40
Постоянная мощность 40 Вт/м, зональная конструкция, шаг реза 1 м и отсутствие характерного повышенного пускового тока.
Саморегулирующийся кабель
Полупроводниковая матрица автоматически изменяет локальную теплоотдачу в зависимости от собственной температуры.

У СНК-40 высокая постоянная линейная мощность, поэтому правильный расчёт теплоотвода и управление температурой особенно важны.

Часто задаваемые вопросы о РИМ СНК-40

Какая мощность у РИМ СНК-40?

Номинальная линейная мощность составляет 40 Вт на каждый активный нагревательный метр.

Можно ли резать РИМ СНК-40?

Да. Кабель имеет зонально-резистивную конструкцию и отрезается по предусмотренным точкам с шагом 1 метр.

Почему первый метр кабеля не греется?

Первый метр отрезка используется как холодный монтажный вывод для подключения кабеля к электропитанию. Нагревательные зоны начинаются после него.

Какой минимальный отрезок СНК-40?

Минимальный отрезок составляет 2 метра: первый метр является холодным монтажным выводом, второй — первой нагревательной зоной.

Какова максимальная длина одной цепи?

Для РИМ СНК-40 производитель указывает максимальную длину одной цепи 75 метров.

Подходит ли СНК-40 для кровли и водостоков?

Да. Антиобледенение кровли, сливов, водоотводов и водостоков является одним из основных применений СНК-40.

Можно ли использовать РИМ СНК-40 для ступеней и площадок?

Да. Производитель указывает эту мощность для систем обогрева ступеней и открытых площадок. Длина кабеля и шаг укладки рассчитываются по требуемой мощности на квадратный метр.

Можно ли использовать СНК-40 для бетона?

Да. Обогрев бетона указан производителем среди областей применения кабеля мощностью 40 Вт/м. Схема монтажа и установленная мощность должны определяться расчётом.

Нужен ли терморегулятор?

Да. В руководстве производителя указана необходимость подключения терморегулятора при эксплуатации греющего кабеля.

Есть ли повышенный пусковой ток?

Нет характерного для саморегулирующегося кабеля повышенного пускового тока.

До какой температуры нагревается СНК-40?

На открытом воздухе производитель указывает около 95 °C. Значение температуры в теплоизоляции необходимо сверять по паспорту конкретной партии из-за расхождения в опубликованной документации РИМ.

Какое напряжение питания у РИМ СНК-40?

Кабель предназначен для подключения к сети 220–230 В, 50 Гц.

Нужна помощь с расчётом РИМ СНК-40?
Сообщите специалистам ПодогревПола.РФ назначение системы, размеры обогреваемого объекта, параметры кровли и водостоков или трубопровода, необходимую температуру и минимальную температуру воздуха. Мы поможем рассчитать активную длину кабеля, общий метраж с учётом холодного вывода, установленную мощность и подобрать автоматику.
